Kontroler SynScan GOTO v4 – problem z przyciskami

Zdobienie / Decoration

Kontroler SynScan GOTO v4 – problem z przyciskami

Pomimo, że artykuł ten ma już wiele lat świetlnych, wciąż wnosi wartość merytoryczną oraz wsparcie w aspektach technicznych dla użytkowników montaży SkyWatcher NEQ6Pro. Odświeżona treść oraz dostosowana zawartość do aktualnego silnika strony aby całość prezentowała się jak najlepiej.


     Podczas użytkowania kontrolera, w pewnym momencie zauważyłem problemy z kontrolerem SynScan GOTO v4, przycisk ESC nie zawsze działa. Żyłem z tym jednak po pewnym czasie, lewy przycisk Ra również zaczął szwankować i nie zawsze łączył. W głowie zapaliła mi się czerwona lampka – coś trzeba z tym zrobić. Warto zauważyć, że problemy wystąpiły tuż po zakończeniu okresu gwarancji… przypadek ?

Dostępnych opcji nie było wiele, raptem dwie, albo wysyłam kontroler do serwisu i zapłacę nie małe pieniądze za naprawę, albo zrobię coś z tym sam. Moja natura majstrowania wzięła górę (jak zawsze) – Naprawa przycisków SynScan GOTO v4 – zabrałem się do samodzielnego rozwiązania problemu.

Założyłem, że do środka musiał dostać się jakiś brud lub substancja, która z czasem zrobiła się lepka i chwyta przycisk. Nie przypominam sobie abym zalał kontroler jakimś płynem, ale nie mogę też wykluczyć sytuacji, w której padający deszcz lub wysoka wilgotność (mgły) przeniknęła do wnętrza kontrolera.

Moje ostatnie, nie najlepsze doświadczenia z elektroniką, szczególnie produkowaną w chinach, podpowiadały mi co mogę w środku zastać, więc przygotowałem do pracy kilka rzeczy.

Kontakt w spreju – całkiem fajny środek do czyszczenia i odtłuszczania elektroniki ale i urządzeń optycznych włącznie z usuwaniem zanieczyszczeń ze szkła, bez naruszenia powłok optycznych.

Patyczki do uszu obowiązkowe.

IPA PLUS - Kontakt w spreju
IPA PLUS – Kontakt w spreju

Plastik 70 w spreju – przy moich zabiegach z elektroniką, zazwyczaj sięgam po plastik w spreju (bezbarwny lakier). Tworzy cienką, przeźroczystą i przede wszystkim szczelną powłokę. Świetnie zabezpiecza miejsca lutowania przed utlenianiem się składników cyny i tworzeniem -zimnego lutu- spoin, które przestają przewodzić prąd w stosunkowo krótkim czasie, tuż po wykonanych działaniach serwisowych.

Niezbędny będzie jakiś mały tzw. artystyczny pędzel, aby dokładnie, precyzyjnie i równomiernie rozprowadzić plastik na powierzchniach poddanych naprawie.

PLASTIK 70 w spray
PLASTIK 70 w spray
Zabezpiecza elektronikę

Przystępujemy do działań.

Rozkręcamy kontroler, trzymają go 4 śrubki krzyżakowe.

SynScan controller - tył
SynScan controller – tylne śruby mocujące

Nie ma zaczepów więc powoli i delikatnie ale bez nadmiernej siły, ściągamy obudowę. Z lewej strony ostrożnie odłączamy białą taśmę (sygnałowa) z białą wtyczką oraz wtyczkę z kolorowymi przewodami (zasilanie).

SynScan kontroller - PCB - elektronika
SynScan kontroller – PCB – elektronika

Chwytamy z lewej strony za płytkę PCB i powoli, delikatnie przewracamy ją na prawą stronę.

W miejscu lutowania białej taśmy widać zanieczyszczenia. Poniżej widać brudne pady przycisku ESC. Teraz wiem, skąd ten problem z nierównym działaniem, raz łączył raz nie – irytujące.

SynScan - elektronika - punkty lutownicze i pady
SynScan – elektronika – punkty lutownicze i pady

Na zdjęciu tego tak nie widać, ale pady przycisków kierunku też nie grzeszyły czystością. Fajnie było to widać pod światło.

SynScan - elektronika - punkty lutownicze i pady
SynScan – elektronika – punkty lutownicze i pady

Przeciwległy koniec kontrolera, również był brudny. Miejsca lutowania odłączonych wtyczek. Na padach przycisków też brudne. No ręce opadają. Nie ma wyjścia, trzeba będzie czyścić całe PCB.

SynScan - PCB - punkty lutowania
SynScan – PCB – punkty lutowania

Jak czyścić aby nie popsuć? Do zdjętego korka z kontaktu, psiknij trochę substancji i maczaj w niej patyczek z nawiniętą watą (patyczki do uszu). Lekko przecieraj brudne miejsca. Powtarzaj czynność do momentu, usunięcia całego brudu.

Gdy już oczyścisz wszystkie miejsca, trzeba zabezpieczyć miejsca lutowania. Do tego celu posłuży Plastik 70 i pędzel. Procedura jest bardzo podobna do czyszczenia. Psiknij trochę substancji do zdjętego korka. Za pomocą pędzla nanieś plastik na miejsca lutowania. Odczekaj 10 min. do wyschnięcia naniesionego plastiku.

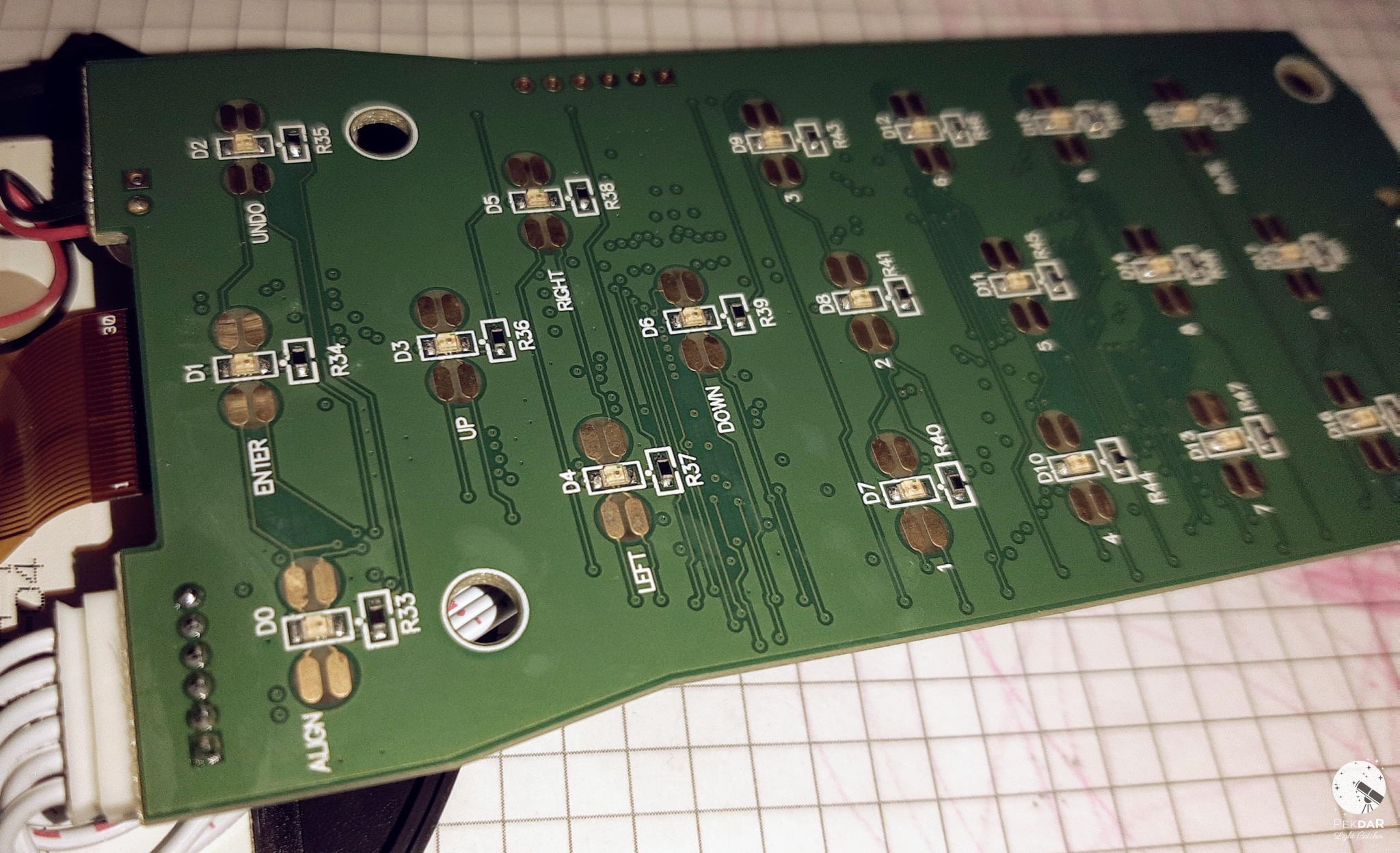

Widok kontrolera po oczyszczeniu miejsc lutowania elektroniki, padów i naniesieniu ochronnej powłoki plastiku na miejsca lutowania:

SynScan - PCB - punkty lutownicze i pady
SynScan – PCB – punkty lutownicze i pady

SynScan - PCB - pady
SynScan – PCB – oczyszczone pady

Myślę, że wyszło całkiem przyzwoicie. W mojej ocenie to już wszystko. Wystarczy poskręcać kontroler i przetestować jego działanie. Problemy które występowały wcześniej, znikły.

SynScan - naprawiony
SynScan – naprawiony
